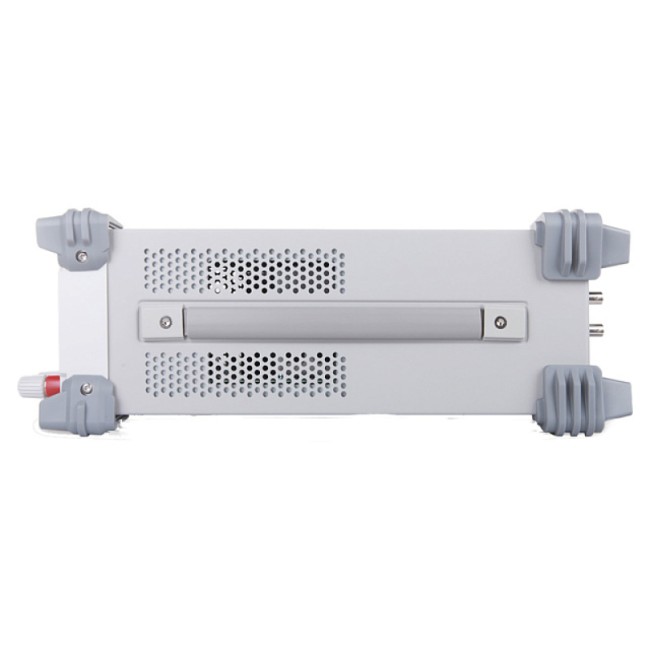

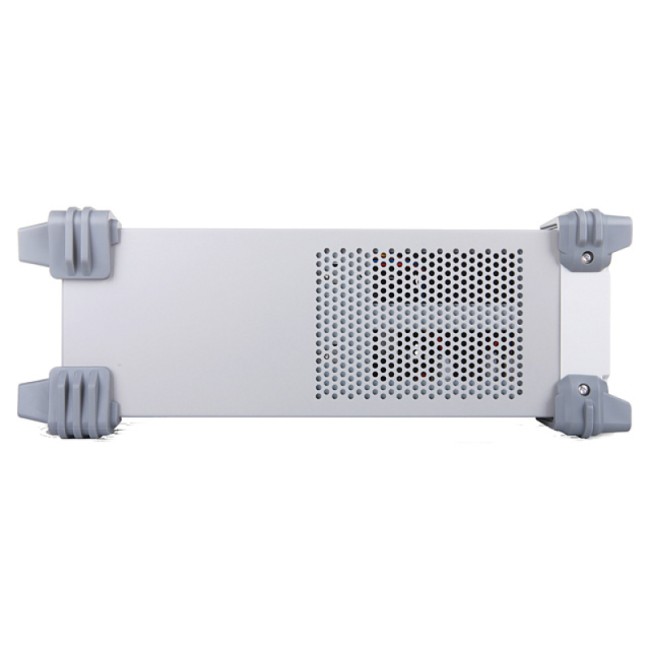

Программируемая электронная нагрузка RIGOL DL3021

Name: Программируемая электронная нагрузка RIGOL DL3021
Brand: RIGOL

(0) Оставить отзыв

Доставка в Омск

Самовывоз ПВЗ: 8 августа

Доставка до адреса: 9 августа

Сравнение

В избранное

Производитель	RIGOL
Входной ток	0…40 A
Входное напряжение	0…150 В

Обзор Характеристики Отзывы0

Описание

Электронная программируемая нагрузка Rigol DL3021 создана для имитации различных режимов работы нагрузки при тестировании источников питания. Она поддерживает стабилизацию тока, напряжения, мощности и сопротивления, а также позволяет проводить необходимые измерения. Благодаря возможности программирования и дистанционного управления через компьютер, Rigol DL3021 эффективно используется для испытаний источников электропитания.

Основные особенности электронной нагрузки Rigol DL3021

Постоянная нагрузка
Статические режимы: стабилизация напряжения (CV), тока (CC), сопротивления (CR), мощности (CP)
Динамическое тестирование
Непрерывный режим до 15 кГц (DL3021 / DL3031), до 30 кГц (DL3021A / DL3031A)
Импульсный режим
Запуск от одиночного импульса
Настройка крутизны нарастания и спада
Таймирование до 512 шагов
Тесты на перегрузку по току (OCP) и мощности (OPP)
Установка минимального напряжения (Von)
Тестирование батарей
Проверка соответствия источников питания заявленным параметрам
Эмуляция короткого замыкания (КЗ)
Четырехпроводное подключение для компенсации падения напряжения
Измерение реальных параметров на входах
Минимальное разрешение: 0,1 мВ / 0,1 мА
Кнопка включения/отключения входов
Графическое отображение режимов работы
Три способа запуска: ручной, внешний, через SCPI-команду
Защита от перегрузок, перегрева и неправильной полярности

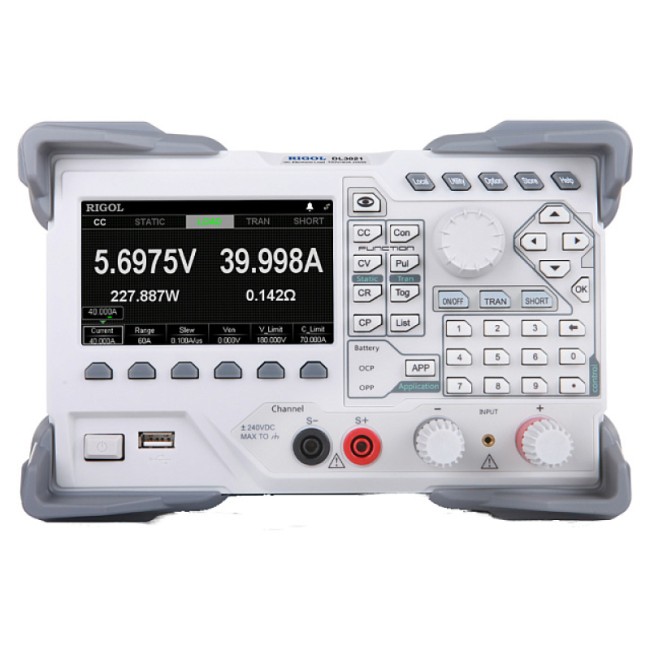

Цветной ЖК-дисплей 4,3 дюйма

Параметры			DL3021	DL3021A	DL3031	DL3031A
Входное напряжение			0…150 В
Входной ток			0…40 A		0…60 A
Мощность поглощения			200 Вт		350 Вт
Минимальное рабочее напряжение			1 В (на токе 40 А)		1,3 В (на токе 60 А)
CC режим	Диапазоны		0…4 A / 0…40 A		0…6 A / 0…60 A
	Разрешение		1 мA
	Погрешность	0…4 А	±(0,1% + 0,1% полн. шкалы)		–
		0…40 А	±(0,05% + 0,05% полн. шкалы)		–
		0…6 А	–		±(0,1% + 0,1% полн. шкалы)
		0…60 А	–		±(0,05% + 0,05% полн. шкалы)
CV режим	Диапазоны		0…15 В / 0…150 В
	Разрешение	0…15 В	1 мВ
	Разрешение	0…150 В	5 мВ
	Погрешность	0…15 В	±(0,05% + 0,02% полн. шкалы)
	Погрешность	0…150 В	±(0,05% + 0,025% полн. шкалы)
CR режим	Диапазоны		0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм
	Разрешение		2 мA/Uуст
	Погрешность		Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы
CP режим	Диапазоны		0…200 Вт		0…350 Вт
CP режим	Разрешение		100 мВт
Непрерывный режим (Con)	Частотный диапазон		0,001 Гц…15 кГц	0,001 Гц…30 кГц	0,001 Гц…15 кГц	0,001 Гц…30 кГц
	Разрешение по частоте		0,8%
	Погрешность		±0,5%
Скорость изменения тока	Диапазоны		0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)	0,001…0,3 A/мкс 0,001…3 A/мкс (>5 В)	0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)	0,001…0.5 A/мкс 0,001…5 A/мкс (>5 В)
	Разрешение		0,001 A/мкс
	Погрешность		5% + 10 мкс
Измерение тока	Диапазоны		0…40 A		0…60 A
	Разрешение		1 мA	0,1 мA	1 мA	0,1 мA
	Погрешность	0…4 А	±(0,1% + 0,1% полн. шкалы)		–
		0…40 А	±(0,05% + 0,05% полн. шкалы)		–
		0…6 А	–		±(0,1% + 0,1% полн. шкалы)
		0…60 А	–		±(0,05% + 0,05% полн. шкалы)
Измерение напряжения	Диапазоны		0…150 В
	Разрешение		1 мВ
	Погрешность		±(0,05% + 0,02% полн. шкалы)
Измерение сопротивления	Диапазоны		0,08 Ом…15 кОм
Измерение сопротивления	Разрешение		2 мА/ Uуст
Измерение мощности	Диапазоны		0…200 Вт		0…350 Вт
Измерение мощности	Разрешение		100 мВт
Стабильность	Ток		±(0,01% ± 10 мА)
Стабильность	Напряжение		±(0,01% ± 10 мВ)
Входное сопротивление			350 кОм

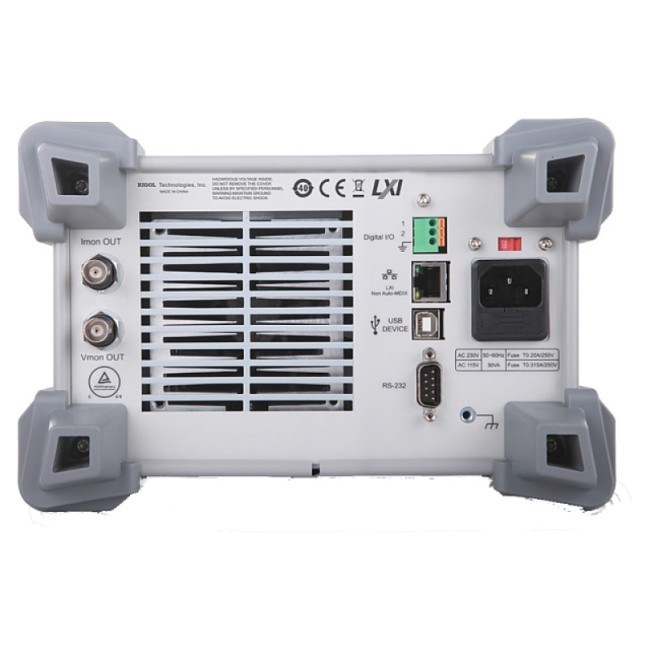

Интерфейсы			USB Host / USB Device, RS-232; LAN, Digital I/O, GPIB – опции
Дисплей			ЖК 4,3" TFT
Напряжение питания			115 Вac ±10%, 230 Вac ±10% макс: 250 Вac
Макс. мощность потребления			<30 ВА
Температура хранения			-40…70 °C
Рабочая температура			0…40 °C
Относительная влажность			5…80% RH
Высота установки			ниже 2000 м
Габаритные размеры			239×157×442 мм
Вес			7,58 кг

Характеристики

Производитель	RIGOL
Характеристика (20250805)	7,58 кг
Входной ток	0…40 A
Входное напряжение	0…150 В
