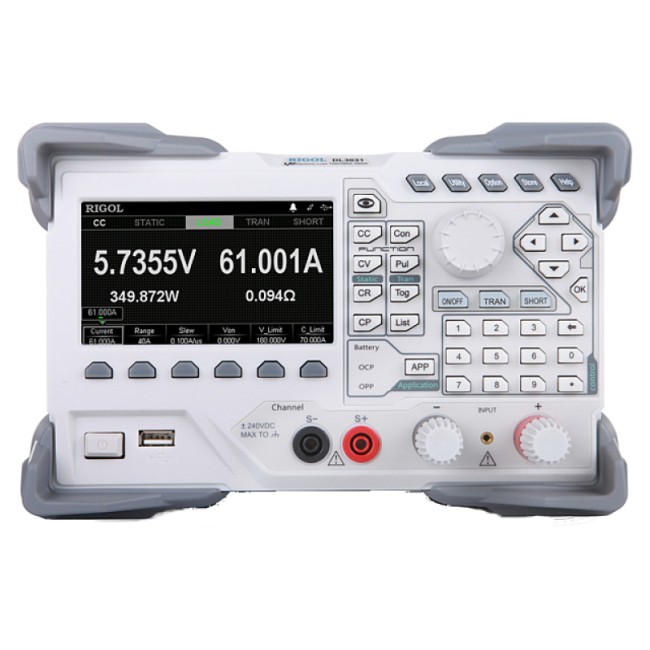

Программируемая электронная нагрузка RIGOL DL3031

Name: Программируемая электронная нагрузка RIGOL DL3031
Brand: RIGOL

(0) Оставить отзыв

Сравнение

В избранное

Производитель	RIGOL
Входной ток	0…40 A
Входное напряжение	0…150 В

Обзор Характеристики Отзывы0

Описание

Электронная программируемая нагрузка Rigol DL3021 — это инструмент для тестирования источников питания. Она имитирует различные режимы работы нагрузки, такие как стабилизация тока, напряжения, мощности или сопротивления, и позволяет измерять нужные параметры. Возможность программирования и управления с компьютера делает эту нагрузку эффективной для испытаний источников электропитания.

Особенности Rigol DL3021

Постоянное напряжение и ток.
Стабилизация напряжения (CV), тока (CC), сопротивления (CR) и мощности (CP).
Динамическое тестирование до 15 кГц для моделей DL3021 и DL3031, до 30 кГц для DL3021A и DL3031A.
Импульсный режим и запуск от одиночного импульса.
Настройка крутизны нарастания и спада.
Работа по списку до 512 шагов.
Тестирование на перегрузку по току (OCP) и мощности (OPP).
Задание минимального напряжения (Von).
Тестирование батарей и соответствие заявленным параметрам.
Эмуляция короткого замыкания (КЗ).
Четырехпроводная схема для компенсации падения напряжения.
Измерение реальных параметров на входе.
Разрешение 0,1 мВ и 0,1 мА.
Кнопка включения/отключения входов.
Графическая визуализация работы.
Три режима запуска: ручной, внешний, через цифровой порт или SCPI-команду.
Защита от перегрева, неправильного подключения, перегрузки по току и напряжению.
Цветной графический дисплей 4,3".

Параметры			DL3021	DL3021A	DL3031	DL3031A
Входное напряжение			0…150 В
Входной ток			0…40 A		0…60 A
Мощность поглощения			200 Вт		350 Вт
Минимальное рабочее напряжение			1 В (на токе 40 А)		1,3 В (на токе 60 А)
CC режим	Диапазоны		0…4 A / 0…40 A		0…6 A / 0…60 A
	Разрешение		1 мA
	Погрешность	0…4 А	±(0,1% + 0,1% полн. шкалы)		–
		0…40 А	±(0,05% + 0,05% полн. шкалы)		–
		0…6 А	–		±(0,1% + 0,1% полн. шкалы)
		0…60 А	–		±(0,05% + 0,05% полн. шкалы)
CV режим	Диапазоны		0…15 В / 0…150 В
	Разрешение	0…15 В	1 мВ
	Разрешение	0…150 В	5 мВ
	Погрешность	0…15 В	±(0,05% + 0,02% полн. шкалы)
	Погрешность	0…150 В	±(0,05% + 0,025% полн. шкалы)
CR режим	Диапазоны		0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм
	Разрешение		2 мA/Uуст
	Погрешность		Uвх / Rуст × (0,2%) + 0,2% I полн. шкалы
CP режим	Диапазоны		0…200 Вт		0…350 Вт
CP режим	Разрешение		100 мВт
Непрерывный режим (Con)	Частотный диапазон		0,001 Гц…15 кГц	0,001 Гц…30 кГц	0,001 Гц…15 кГц	0,001 Гц…30 кГц
	Разрешение по частоте		0,8%
	Погрешность		±0,5%
Скорость изменения тока	Диапазоны		0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)	0,001…0,3 A/мкс 0,001…3 A/мкс (>5 В)	0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)	0,001…0.5 A/мкс 0,001…5 A/мкс (>5 В)
	Разрешение		0,001 A/мкс
	Погрешность		5% + 10 мкс
Измерение тока	Диапазоны		0…40 A		0…60 A
	Разрешение		1 мA	0,1 мA	1 мA	0,1 мA
	Погрешность	0…4 А	±(0,1% + 0,1% полн. шкалы)		–
		0…40 А	±(0,05% + 0,05% полн. шкалы)		–
		0…6 А	–		±(0,1% + 0,1% полн. шкалы)
		0…60 А	–		±(0,05% + 0,05% полн. шкалы)
Измерение напряжения	Диапазоны		0…150 В
	Разрешение		1 мВ
	Погрешность		±(0,05% + 0,02% полн. шкалы)
Измерение сопротивления	Диапазоны		0,08 Ом…15 кОм
Измерение сопротивления	Разрешение		2 мА/ Uуст
Измерение мощности	Диапазоны		0…200 Вт		0…350 Вт
Измерение мощности	Разрешение		100 мВт
Стабильность	Ток		±(0,01% ± 10 мА)
Стабильность	Напряжение		±(0,01% ± 10 мВ)
Входное сопротивление			350 кОм
Интерфейсы			USB Host / USB Device, RS-232; LAN, Digital I/O, GPIB – опции
Дисплей			ЖК 4,3" TFT
Напряжение питания			115 Вac ±10%, 230 Вac ±10% макс: 250 Вac
Макс. мощность потребления			<30 ВА
Температура хранения			-40…70 °C
Рабочая температура			0…40 °C
Относительная влажность			5…80% RH
Высота установки			ниже 2000 м
Габаритные размеры			239×157×442 мм
Вес			7,58 кг

Характеристики

Производитель	RIGOL
Характеристика (20250806)	7,58 кг
Входной ток	0…40 A
Входное напряжение	0…150 В
